Stämpelformär ett kärnproduktionsverktyg som används inom fordons-, flyg-, hushålls-, elektronik-, hårdvaru- och konstruktionskomponenttillverkning. Det styr dimensionsnoggrannheten, ytdefinitionen och repeterbarheten för metallstämplingsprocesser. I moderna industriella ekosystem där tillverkning av stora volymer är beroende av konsistens och processstabilitet, blir stämplingsformen grunden på vilken produktionsskalbarhet och kvalitetssäkring bygger.
Syftet med den här artikeln är att undersöka hur stansningsformens precision direkt påverkar formningskvalitet, produktionslivscykel och tillverkningsprestanda. Genom teknisk specifikationsanalys, strukturell nedbrytning och processorienterad utvärdering ger detta innehåll en omfattande referens för inköpsspecialister, industriingenjörer och globala köpare som vill förstå de avgörande mekanismerna bakom stämplingsverktygets prestanda. Diskussionen utökas till fyra huvudnoder för att säkerställa djup och strukturell tydlighet, som täcker materialval, mekanisk konfiguration, processnoggrannhet, dagliga tillämpningsöverväganden och viktiga utvärderingskontrollpunkter för inköp.

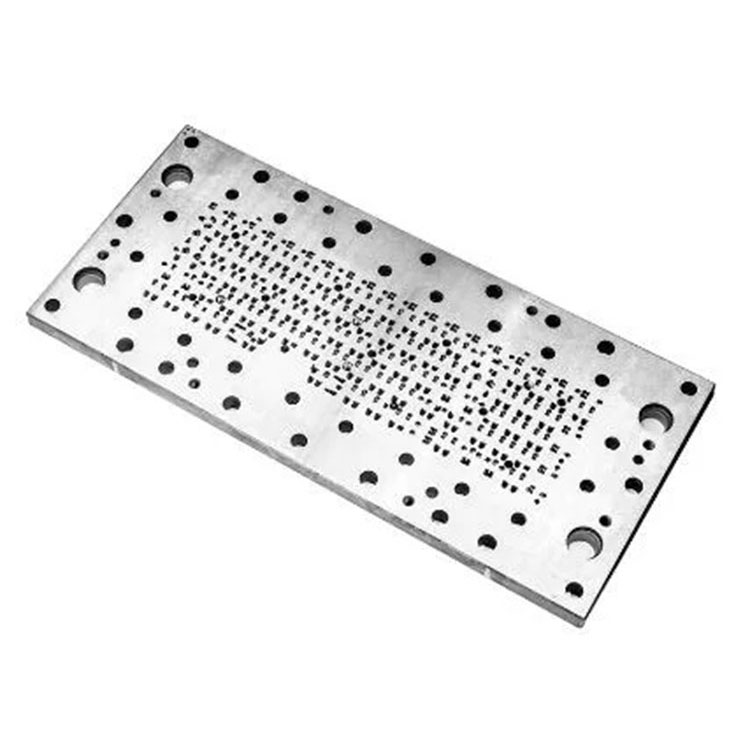

En präglingsform består vanligtvis av formplattor, stansar, stripperplattor, styrpelare, bussningar, fjädrar, stödplåtar och fästelement. Den kompletta enheten fungerar som en koordinerad struktur som kan överföra presskraft till kontrollerad deformation av metallplåtar. Precisionsbearbetning, kontroll av kavitetsgeometri, toleransdisciplin och typspecifika konfigurationer (enkelprocess, progressiv, överföring, sammansatt) bestämmer stabiliteten för varje stämplingscykel.
Nedan finns en konsoliderad parameterreferenstabell som representerar standardkonfigurationer för industriella stansformar som vanligtvis används i plåtproduktionsmiljöer:
| Parameterkategori | Typiskt specifikationsområde |
|---|---|
| Matrismaterial | SKD11, DC53, Cr12MoV, Carbide, H13 |
| Hårdhet (efter värmebehandling) | HRC 58–62 |
| Formbasmaterial | S50C, 45#, A3 Stål |
| Plåttjocklek | 20–80 mm beroende på sektion |
| Bearbetningstolerans | ±0,005–±0,02 mm beroende på funktion |
| Ytgrovhet (kritiska sektioner) | Ra 0,2–0,6 μm |
| Styrpelare/styrbussningsnoggrannhet | Inom 0,005–0,01 mm |
| Punch Life (allmän stålplåt) | 300 000–2 000 000 slag beroende på material |
| Die Clearance | 3–12 % av plåttjockleken (materialberoende) |
| Alternativ för strukturtyp | Enkelprocess, progressiv, överföring, sammansatt |
| Lämplig plåttjocklek | 0,2–6,0 mm beroende på belastning |
Med dessa parametrar definierade undersöker varje efterföljande avsnitt hur exakt ingenjörskonst inom stämplingsform leder till tillförlitlig industriell produktion.
Prestandan för stansformen börjar med den tekniska grunden: verktygets material, termiska processer och inre arkitektur. Avancerade industriella formar väljer legerade stål med slitstyrka, tryckhållfasthet och dimensionsstabilitet. Värmebehandling kalibrerar materialets hårdhet för att uthärda miljontals upprepade stämplingar utan deformation. Korrekt härdade stanskomponenter bibehåller eggskärpan längre, förbättrar metallflödesbeteendet och motstår mikroflisning.
Värmebehandlingens kvalitet påverkar direkt mögellivslängden på lång sikt. Enhetlig hårdhetsfördelning över kaviteten, stansen och arbetsytorna förhindrar spänningskoncentrationer som annars skulle orsaka tidig trötthet. Slipning, trådkapning och CNC-fräsning med hög precision förfinar ytgeometrin för att stödja stabilt friktionsbeteende. Noggrann placering av skär, plattor och stödstrukturer upprättar belastningslikformighet när presskolven applicerar en nedåtriktad kraft.
Styrpelarsystem bestämmer riktningsnoggrannheten vid stängning av formen. Högprecisionsbussningar tillåter kontrollerade vertikala rörelser, vilket förhindrar felinriktning av formen som skulle orsaka grader, accelererat verktygsslitage eller skrot. Fjädrar och kvävecylindrar reglerar avdragningskraften, vilket hjälper utkastade delar att bibehålla geometrikonsistens. Förstärkningsplattor fördelar slagenergin över formbasen, vilket stöder strukturell livslängd under kontinuerlig höghastighetsproduktion.
För industrier där toleranserna förblir snäva, kan små avvikelser i stansavstånd eller stansinriktning generera instabilitet över tusentals cykler. Följaktligen säkerställer korrekt strukturdesign stabil dimensionell produktion, minskat underhåll och konsekvent stämplingsprestanda.
Dimensionsnoggrannhet är en avgörande faktor för stämplingsformens förmåga. Prestandan bestäms av hur konsekvent formen bibehåller kavitetsgeometri, stansinriktning och formspel under kontinuerliga produktionscykler. Varje stämplingsprocess producerar ackumulerade slitmönster; därför måste formkonstruktionen förutse långsiktiga driftspåfrestningar.
Toleransdisciplin är central för produktöverensstämmelse. Variationer på endast några mikrometer i kritiska sektioner kan förändra formningsbeteendet, påverka böjningsvinklar, hålpositioner, flänsprofiler och planhet. Under höghastighetsoperationer möter verktygsstålytor friktionskontakt med plåt, vilket gör ytjämnhet och smörjvägar till avgörande faktorer för stabilitet.
Progressiva stämplingsformar förstärker detta krav. Med flera stationer arrangerade i sekvens, beror varje formningssteg på exakt remsmatning och exakt stegförlopp. Om en station avviker från sin avsedda geometri, kan slutprodukten uppvisa kumulativa fel. Överföringsformar kräver synkroniserad delrörelse, vilket innebär att stansens placering och lyftmekanismer måste bibehålla jämna färdvägar.
Formspelet påverkar brottbeteendet hos metallplåtar under klippning. För stort spelrum framkallar grader och dålig kantkvalitet, medan otillräckligt spel påskyndar stansslitage. När det är korrekt kalibrerat ger spelet ren klippning med minimal verktygsbelastning. Utformningen av stanshörnens radie påverkar också spänningskoncentrationsnivåerna i formen och delen.
Noggrannheten styr vidare tjockleksfördelningen under djupdragningsprocesser. Balanserat tryck mellan stansen och formen förhindrar skrynkling, rivning eller förtunning. För formningsoperationer som kräver jämn krökning, bestämmer formens ytfinish och kontaktkonsistens den visuella kvaliteten på varje utgående komponent.
Över hela globala tillverkningskedjor definierar repeterbarhet huruvida en stämpelform kan upprätthålla stora volymer beställningar utan varians. Högprecisionsformteknik blir därför oumbärlig för industrier som kräver konsistens över partier, produktionslinjer och anläggningsplatser.
En stämpelforms livscykel påverkas inte bara av dess design utan också av förvaltningspraxis. Korrekt utvärdering före driftsättning, rutinunderhåll under drift och strukturerade byten av slitagekomponenter bidrar till långsiktig stabilitet.
Under förproduktionsvalidering bekräftar dimensionskontroller kavitetsnoggrannhet, stans vertikalitet, spridning av stansspel och styrsystemets jämnhet. Inpassningsnoggrannhet mellan plattorna säkerställer jämn tryckfördelning under belastning. Ingenjörer genomför provstämpling för att utvärdera gradförhållanden, bildande övergångar, släppbeteende för delar och tillförlitlighet för bandmatning. Om avvikelser uppstår görs finjusteringar av arbetsytor, vinkelavlastningar, stanskanter eller pilotpositioner.
Underhåll under driftcykler inkluderar smörjning, inspektion av stanskant, intervaller för fjäderbyte och åtdragning av fästkomponenter. Att identifiera tidiga tecken på slitage minskar oväntade fel. Övervakning av inriktning och jämnhet hos styrpelare förhindrar vinkelavdrift som kan äventyra precisionen. Dagens fabriker använder ofta produktionsloggar för att spåra antal slag, ersättningscykler och defekttrender.
Slitagekomponenter som stansar, skär och strippor följer beräknade utbytesscheman. Omslipning förlänger livslängden samtidigt som geometrin bevaras. När omslipningen blir otillräcklig återställer nya skär noggrannheten. Ytbehandlingar som nitrering eller PVD-beläggningar minskar friktionen och stärker slitstyrkan, vilket förbättrar stansningsstabiliteten under förhållanden med hög hastighet eller hög belastning.
Produktionsplaneringen formar också formeffektiviteten. Att välja lämplig struktur – enprocess, progressiv, överföring eller sammansatt – avgör om utmatningshastigheten överensstämmer med ordervolymen och delens komplexitet. Matchande formkapacitet till pressmaskinen säkerställer balanserad kraftfördelning och undviker överbelastning.
Välskötta formar ger lång livslängd, lägre skrothastigheter och stabil överensstämmelse över tusentals eller miljontals slag. För inköpsavdelningar ger förståelse för livscykelhantering en grund för att utvärdera leverantörskapacitet och projicera långsiktig operativ kostnadseffektivitet.
Tillverkningsteam är beroende av urvalskriterier som anpassar formspecifikationerna till produktionsmålen. Att utvärdera stansformar kräver en analys av plåtegenskaper, komponentgeometri, toleranser och pressmaskinskompatibilitet. Varje dels formningskrav dikterar om en progressiv, överförings- eller enprocessform är lämplig.
Dåligt matchade formtyper hindrar produktiviteten. Till exempel kan komponenter med hög komplexitet som kräver flera steg dra nytta av progressiva strukturer, medan stora strukturella delar kan kräva överföringskonfigurationer. Enkla hål eller snitt kan använda enprocessstationer för kostnadseffektivitet. Ingenjörer måste bedöma metallens tjocklek, draghållfasthet och böjegenskaper för att bestämma lämpliga spelrum och stanshållfasthet.
Felsökning under produktion innebär att diagnostisera gradproblem, deldeformation, materialåterfjädrande avvikelser eller matningsfel. Grader indikerar vanligtvis felaktigt spel eller stansslitage. Deformation beror ofta på obalanserad tryckfördelning eller felaktiga formytor. Återfjädring kräver justeringar av formgeometri, övergångar eller böjningsvinklar. Matningsproblem beror på felinriktning av remsstyrningen, pilotinexakthet eller inkonsekventa materialspoleegenskaper.
Ingenjörer upprätthåller dokumentation för varje form, registrering av ändringar, renoveringsintervall och driftsstatistik. Detaljerade loggar stödjer spårbarhet och möjliggör långsiktig optimering. Vid skalning av produktionen utvärderar teamen formutbytbarheten för att säkerställa replikerad produktion över olika fabriker. Standardisering av komponenter som styrpelare, fjädrar och bultar förbättrar förutsägbarheten vid byte av delar.
Interna revisioner undersöker hårdhetslikformighet, strukturell fastsättningsstabilitet, hålrumsgeometrikonsistens och remsvägar. Dessa metoder säkerställer att stansformarna förblir stabila även under kontinuerliga höghastighetsoperationer.
Nedan finns två vanliga frågor vid val och tillämpning av stämplingsform:
F1: Hur väljs formavstånd för olika metallplåtar?
A1: Formavståndet beror på plåttjocklek, draghållfasthet och formningsegenskaper. Hårdare material kräver något större spelrum för att förhindra utmattning av stansen, medan mjukare metaller kan använda snävare mellanrum för renare klippning. Ingenjörer refererar vanligtvis till spel i procent som sträcker sig från 3–12 % av plåttjockleken, justering baserat på observerade gradnivåer, stansförslitningsförlopp och tendenser till kantdeformation.
F2: Varför påverkar progressiv formnoggrannhet de slutliga delarnas kontroller?
A2: Progressiva formar förlitar sig på exakt stegmatning, där varje station påverkar efterföljande formningssteg. Om en station avviker i profil, ackumuleras matningsfel eller geometrifel över remsan. Detta leder till positionella felaktigheter, dimensionell drift eller ofullständig formning. Kontinuerlig noggrannhet över alla stationer säkerställer att varje steg kompletterar nästa och producerar konsekventa delar vid höga volymer.
Val av stämplingsform och felsökning kräver därför detaljerad teknisk förståelse, strukturell medvetenhet och noggrann processobservation.
Industriell stämpling förlitar sig på formar konstruerade med precision, hållbarhet och driftsstabilitet. Från materialval och strukturell integritet till dimensionsnoggrannhet, livscykelhantering och processfelsökning, varje del av formkonstruktionen bidrar till konsekventa formningsresultat. Tillverkare som söker tillförlitlighet över långa produktionsserier är beroende av formar som bibehåller geometrin under kontinuerligt tryck. Upphandlingsteam drar nytta av att förstå utvärderingskriterierna som skiljer välkonstruerade formar från instabila.
